TSM-109-01-L-DH-A-K-TR

Name: Samtec TSM-109-01-L-DH-A-K-TR
Brand: Samtec
SKU: 200-TSM10901LDHAKTR
Price: 3.13 EUR
Availability: OutOfStock

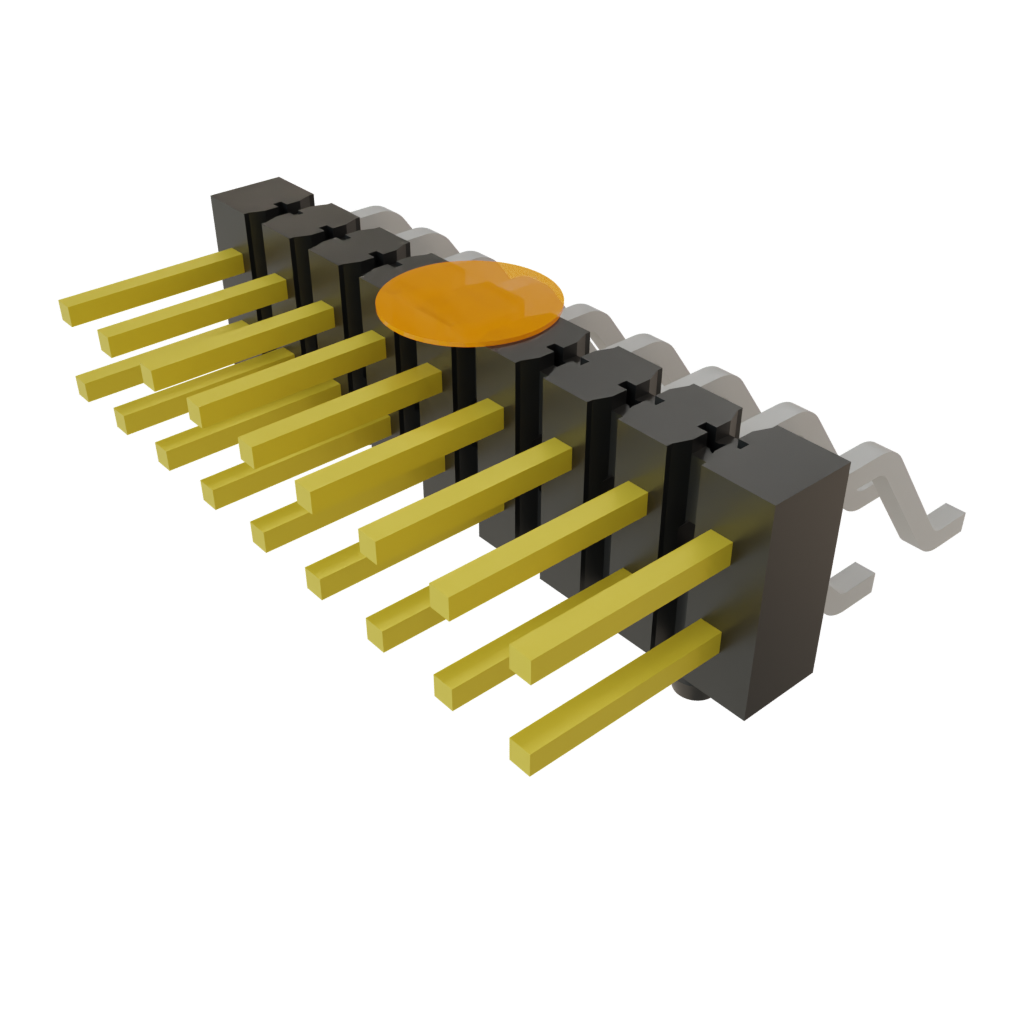

Vaizdai skirti tik iliustracijai
Žr. produkto specifikacijas

Mouser #:

200-TSM10901LDHAKTR

Mfr. #:

TSM-109-01-L-DH-A-K-TR

Gam.:

Samtec

Aprašymas:

Kolektorių ir Laidų Korpusai .100 Surface Mount Terminal Strip

ECAD modelis:

Atsisiųskite nemokamą Library Loader, kad galėtumėte konvertuoti šį failą darbui su ECAD įrankiu. Sužinokite daugiau apie ECAD Modelį.

Daugiau informacijos

Sužinokite daugiau apie Samtec TSM-109-01-L-DH-A-K-TR

Prieinamumas

Turime sandėlyje:: 0

Taip pat galite pirkti šį produktą kaip sandėlyje neesančią prekę.

Įvyko netikėta klaida. Prašome pabandyti vėliau.
Pagal užsakymą:: 300

Tikėtina 2026-07-06
Gamintojo numatytas pristatymo laikas: 2

Savaičių Apytikriai apskaičiuotas gamybos laikas gamykloje, jei dalių kiekis didesnis nei nurodyta.

Įvesti kiekį:

Min. 1 Užsakoma po 1

Vieneto kaina:

-,-- €

Plėt. Kaina:

-,-- €

Numatomas Įkainis:

Kainodara (EUR)

Qty.	Vieneto kaina	Plėt. Kaina
	3,13 €	3,13 €
	2,73 €	136,50 €
	2,46 €	246,00 €
Visa Ritė (Užsakoma po 150)
	2,46 €	369,00 €
	2,09 €	1 881,00 €
	1,92 €	3 744,00 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produkto Požymis	Atributo vertė	Pasirinkite Požymį
Gamintojas:	Samtec
Gaminio kategorija:	Kolektorių ir Laidų Korpusai
RoHS:
Gaminys:	Headers
Tipas:	Pin Header
Padėčių skaičius:	18 Position
Pitch:	2.54 mm (0.1 in)
Eilučių skaičius:	2 Row
Montavimo stilius:	SMD/SMT
Terminacijos Stilius:	Solder Pin
Montavimo kampas:	Horizontal
Contact lytis:	Pin (Male)
Contact danga:	Gold
Sukabinimo stulpelio ilgis:	5.84 mm (0.23 in)
Serija:	TSM
Minimali darbinė temperatūra:	- 55 C
Didžiausia darbinė temperatūra:	+ 125 C
Pakavimas:	Reel
Pakavimas:	Cut Tape
Prekės Ženklas:	Samtec
Contact medžiaga:	Phosphor Bronze
Dabartinė klasė:	4.1 A to 5.4 A
Degumo įvertinimas:	UL 94 V-0
Korpuso spalva:	Black
Korpuso medžiaga:	Liquid Crystal Polymer (LCP)
Gaminio tipas:	Headers & Wire Housings
Gamyklinės pakuotės kiekis:	150
Subkategorija:	Headers & Wire Housings

Rasta produktų:

Norėdami rodyti panašius produktus, pažymėkite bent vieną langelį

Pasirinkite bent vieną žymimąjį langelį, kad būtų rodomi panašūs šios kategorijos produktai.

Pasirinkti atributai: 0

Filtruoti dokumentą:

Images

Vaizdas

Models

TSM-109-01-L-DH-A-K-TR Symbol & Footprint by SnapMagic

Specification Sheets

Technical Resources

Test Report (PDF)

Reglamentavimo kodai

CNHTS:: 8536690000
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
MXHTS:: 85366999
BRHTS:: 85366990
ECCN:: EAR99

Klasifikacija pagal kilmę

Kilmės šalis:: Vietnamas
Šalis, kurioje pagaminta:: Ne
Distribucijos šalis:: Ne

Šalis gali keistis siuntimo metu.

TSM .100" (2.54mm) SMT .025" Square Post Headers

Samtec TSM .100" (2.54mm) Surface-Mount .025" Square-Post Headers are board-to-board connectors featuring square-post terminals in single-, double-, or triple-row options with straight, right-angle, or mixed technology pins. These highly reliable, rugged headers are available in vertical and horizontal orientations that have passed 10-years in Mixed Flowing Gas (MFG) environments. Samtec TSM headers achieve high mating cycles up to 2500. Popular mating connectors of the TSM series are the SSW, SSQ, SSM, BSW, ESW, ESQ, BCS, SLW, CES, and HLE series. Cable mates include the IDSS and IDSD series.
