LSHM-130-02.5-S-DV-A-S-K-TR

Name: Samtec LSHM-130-02.5-S-DV-A-S-K-TR
Brand: Samtec
SKU: 200-HM130025SDVASKTR
Price: 5.82 EUR
Availability: InStock

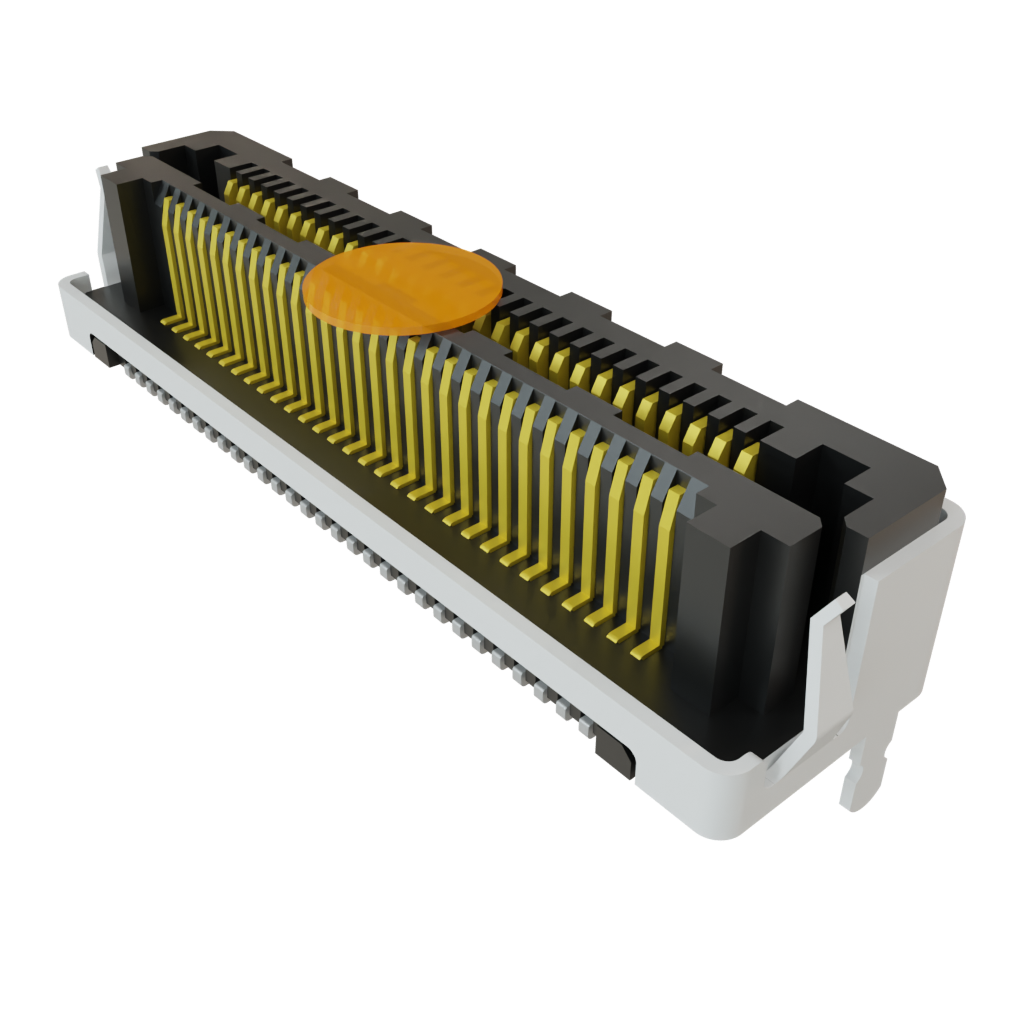

Vaizdai skirti tik iliustracijai
Žr. produkto specifikacijas

Mouser #:

200-HM130025SDVASKTR

Mfr. #:

LSHM-130-02.5-S-DV-A-S-K-TR

Gam.:

Samtec

Aprašymas:

Plokščių ir tarpinės jungtys 0.50 mm Razor Beam High-Speed Hermaphroditic Terminal/Socket Strip

Duomenų Lapas:

LSHM-130-02.5-S-DV-A-S-K-TR Duomenų Lapas (PDF)

ECAD modelis:

Atsisiųskite nemokamą Library Loader, kad galėtumėte konvertuoti šį failą darbui su ECAD įrankiu. Sužinokite daugiau apie ECAD Modelį.

Daugiau informacijos

Sužinokite daugiau apie Samtec LSHM-130-02.5-S-DV-A-S-K-TR

Prieinamumas: 765

Turime sandėlyje:: 765 Galime išsiųsti iš karto

Įvyko netikėta klaida. Prašome pabandyti vėliau.
Gamintojo numatytas pristatymo laikas: 6 Savaičių Apytikriai apskaičiuotas gamybos laikas gamykloje, jei dalių kiekis didesnis nei nurodyta.

Įvesti kiekį:

Min. 1 Užsakoma po 1

Vieneto kaina:

-,-- €

Plėt. Kaina:

-,-- €

Numatomas Įkainis:

Kainodara (EUR)

Qty.	Vieneto kaina	Plėt. Kaina
	5,82 €	5,82 €
	5,57 €	55,70 €
	5,39 €	134,75 €
	4,96 €	248,00 €
	4,43 €	443,00 €
Visa Ritė (Užsakoma po 575)
	3,89 €	2 236,75 €
	3,59 €	4 128,50 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produkto Požymis	Atributo vertė	Pasirinkite Požymį
Gamintojas:	Samtec
Gaminio kategorija:	Plokščių ir tarpinės jungtys
RoHS:
Gaminys:	Connectors
Padėčių skaičius:	60 Position
Pitch:	0.5 mm (0.02 in)
Eilučių skaičius:	2 Row
Terminacijos Stilius:	Solder
Montavimo kampas:	Vertical
Dabartinė klasė:	2 A
Nurodytoji įtampa:	160 VAC
Didžiausias duomenų perdavimo greitis:	16 Gbps
Minimali darbinė temperatūra:	- 55 C
Didžiausia darbinė temperatūra:	+ 125 C
Contact danga:	Gold
Contact medžiaga:	Phosphor Bronze
Korpuso medžiaga:	Liquid Crystal Polymer (LCP)
Serija:	LSHM
Pakavimas:	Reel
Pakavimas:	Cut Tape
Programa:	Power, Signal
Prekės Ženklas:	Samtec
Gamybos šalis:	Not Available
Distribucijos šalis:	Not Available
Kilmės šalis:	VN
Duomenų perdavimo sparta:	16 Gbps
Degumo įvertinimas:	UL 94 V-0
Montavimo stilius:	Board Lock
Gaminio tipas:	Board to Board & Mezzanine Connectors
Gamyklinės pakuotės kiekis:	575
Subkategorija:	Board to Board & Mezzanine Connectors
Prekinis pavadinimas:	Razor Beam

Rasta produktų:

Norėdami rodyti panašius produktus, pažymėkite bent vieną langelį

Pasirinkite bent vieną žymimąjį langelį, kad būtų rodomi panašūs šios kategorijos produktai.

Pasirinkti atributai: 0

Filtruoti dokumentą:

Specification Sheets

Technical Resources

Test Report (PDF)

TARIC:: 8536693000
CNHTS:: 8536690000
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Razor Beam™ LSHM High-Speed Connectors

Samtec Razor Beam™ LSHM High-Speed Connectors feature a self-mating system to help reduce inventory costs. These high-density shrouded connectors offer up to 100 I/Os and mating / unmating forces approximately 4x to 6x greater than typical micro-pitch connectors. Other features include a slim row-to-row design for high-speed and fine-pitch systems. Samtec Razor Beam LSHM High-Speed Connectors are available in 10 stack height options from 5mm to 12mm, with shielded options also available.

Ultra Micro Interconnects

Samtec Ultra Micro Interconnects offer a stack height as low as 2.31mm and pitches of 0.4mm, 0.5mm, 0.635mm, and 0.8mm. One to four rows are available, and termination styles include solder, solder balls, and solder pin. Samtec Ultra Micro Interconnects are available in several mounting angles, including horizontal, right, straight, and vertical. The product lineup features connectors, headers, receptacles, sockets, and hermaphroditic connectors.

Flexible Stacking Connectors

Samtec Flex Stacking Board Connectors feature a large variety of board-to-board connectors with design flexibility. These Samtec board-to-board connector systems are available in a variety of pitches, densities, stack heights, orientations, and other standard or modified options, making it easy to find the right connector for any application. Flex-Stack options include one-piece, low profile pass-through, elevated, hermaphroditic, shrouded, coplanar, parallel, and perpendicular. Post heights are adjustable in increments of 0.005” (0.13mm).

Rugged SI System Connectors for Embedded Vision

Samtec Rugged SI System Connectors for Embedded Vision are available in a variety of pitches, including 0.5mm, 0.635mm, and 0.8mm. The number of positions ranges from 10 to 200, while the mounting angles include straight, right, and vertical. Samtec Rugged SI System Connectors for Embedded Vision offer stack heights as low as 5mm. The product portfolio features headers, sockets, hermaphroditic connectors, receptacles, and connectors. Termination styles include solder and solder pin.

Rugged SI System Connectors for Automation

Samtec Rugged SI System Connectors for Automation are available in a range of stack heights, termination styles, and the number of rows. The mounting angles include right, straight, and vertical. The number of positions ranges from 10 to 200. Samtec Rugged SI System Connectors for Automation come in a variety of pitches, including 0.5mm, 0.635mm, and 0.8mm. The product portfolio includes connectors, headers, receptacles, sockets, and hermaphroditic connectors.
