LSH-020-01-H-D-A-K

Name: Samtec LSH-020-01-H-D-A-K
Brand: Samtec
SKU: 200-LSH02001HDAK
Price: 4.01 EUR
Availability: OutOfStock

Vaizdai skirti tik iliustracijai
Žr. produkto specifikacijas

Mouser #:

200-LSH02001HDAK

Mfr. #:

LSH-020-01-H-D-A-K

Gam.:

Samtec

Aprašymas:

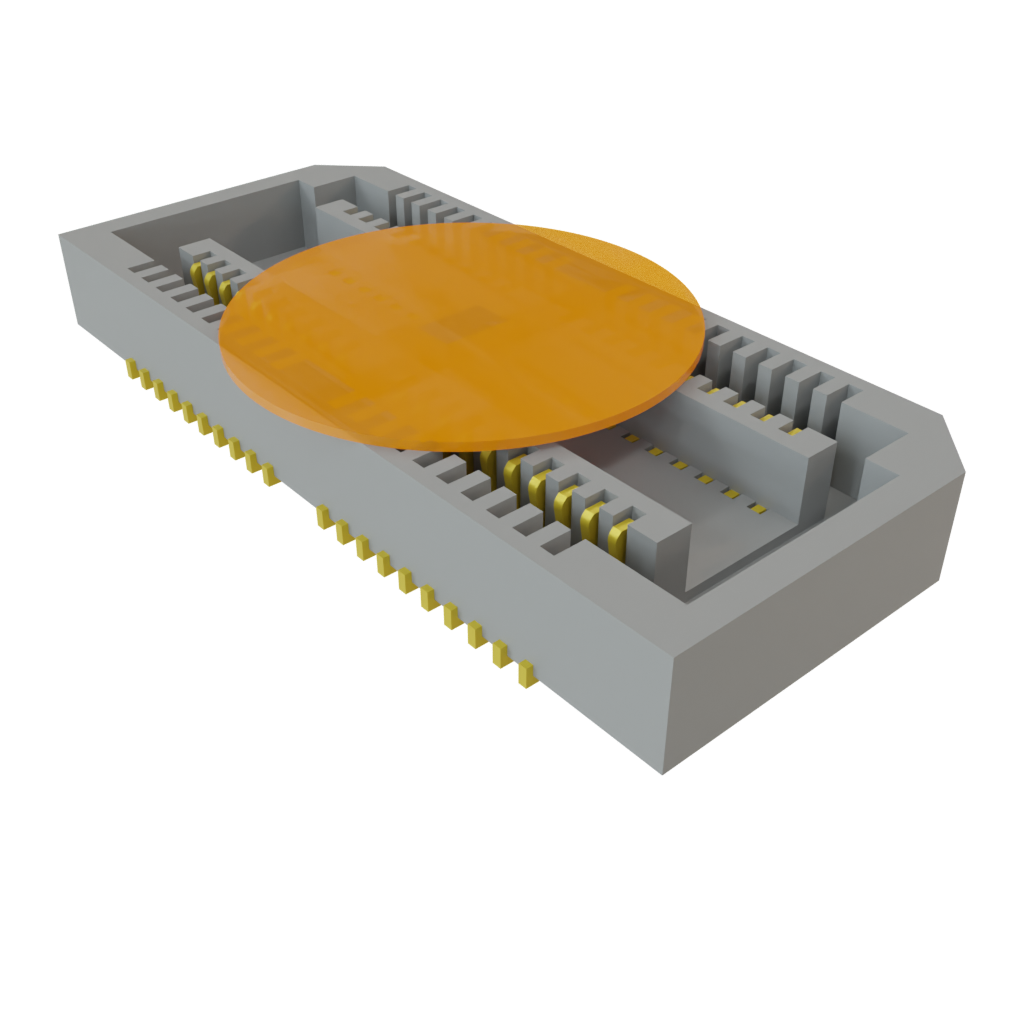

Plokščių ir tarpinės jungtys 0.50 mm Low Profile Blade & Beam Socket Strip

Duomenų Lapas:

LSH-020-01-H-D-A-K Duomenų Lapas (PDF)

ECAD modelis:

Atsisiųskite nemokamą Library Loader, kad galėtumėte konvertuoti šį failą darbui su ECAD įrankiu. Sužinokite daugiau apie ECAD Modelį.

Daugiau informacijos

Sužinokite daugiau apie Samtec LSH-020-01-H-D-A-K

Prieinamumas

Turime sandėlyje:: 0

Taip pat galite pirkti šį produktą kaip sandėlyje neesančią prekę.

Įvyko netikėta klaida. Prašome pabandyti vėliau.
Pagal užsakymą:: 637

Tikėtina 2026-03-30
Gamintojo numatytas pristatymo laikas: 2

Savaičių Apytikriai apskaičiuotas gamybos laikas gamykloje, jei dalių kiekis didesnis nei nurodyta.

Įvesti kiekį:

Min. 1 Užsakoma po 1

Vieneto kaina:

-,-- €

Plėt. Kaina:

-,-- €

Numatomas Įkainis:

Kainodara (EUR)

Qty.	Vieneto kaina	Plėt. Kaina
	4,01 €	4,01 €
	3,44 €	392,16 €
	3,10 €	824,60 €
	2,94 €	1 564,08 €
	2,86 €	2 934,36 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produkto Požymis	Atributo vertė	Pasirinkite Požymį
Gamintojas:	Samtec
Gaminio kategorija:	Plokščių ir tarpinės jungtys
RoHS:
Gaminys:	Sockets
Padėčių skaičius:	40 Position
Pitch:	0.5 mm (0.02 in)
Eilučių skaičius:	2 Row
Terminacijos Stilius:	Solder
Montavimo kampas:	Vertical
Stack Aukštis:	2.31 mm
Dabartinė klasė:	2.6 A
Nurodytoji įtampa:	188 VAC
Minimali darbinė temperatūra:	- 55 C
Didžiausia darbinė temperatūra:	+ 125 C
Contact danga:	Gold
Contact medžiaga:	Beryllium Copper
Korpuso medžiaga:	Liquid Crystal Polymer (LCP)
Serija:	LSH
Pakavimas:	Tube
Prekės Ženklas:	Samtec
Gamybos šalis:	Not Available
Distribucijos šalis:	Not Available
Kilmės šalis:	CR
Montavimo stilius:	Mounting Peg
Gaminio tipas:	Board to Board & Mezzanine Connectors
Gamyklinės pakuotės kiekis:	38
Subkategorija:	Board to Board & Mezzanine Connectors

Rasta produktų:

Norėdami rodyti panašius produktus, pažymėkite bent vieną langelį

Pasirinkite bent vieną žymimąjį langelį, kad būtų rodomi panašūs šios kategorijos produktai.

Pasirinkti atributai: 0

Filtruoti dokumentą:

Duomenų Lapas

LSH-020-01-H-D-A-K Duomenų Lapas (PDF)

Images

Vaizdas

Specification Sheets

Technical Resources

Test Report (PDF)

TARIC:: 8536693000
CNHTS:: 8536690000
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Ultra Micro Interconnects

Samtec Ultra Micro Interconnects offer a stack height as low as 2.31mm and pitches of 0.4mm, 0.5mm, 0.635mm, and 0.8mm. One to four rows are available, and termination styles include solder, solder balls, and solder pin. Samtec Ultra Micro Interconnects are available in several mounting angles, including horizontal, right, straight, and vertical. The product lineup features connectors, headers, receptacles, sockets, and hermaphroditic connectors.

LSH 0.50mm Low-Profile Blade & Beam Socket Strip

Samtec LSH 0.50mm Low-Profile Blade and Beam Socket Strips are engineered to mate with LTH terminal strips and provide an ultra-low mated stack height of 2.31mm (0.091"). The slim body design and vertical orientation offer increased board space savings, making the LSH series ideal for the smallest of applications. These connectors feature 15Gbps performance, up to 100 I/Os, and standard alignment pins. A tape-and-reel packaging option is available. Samtec LSH 0.50mm Low-Profile Blade and Beam Socket Strips are ideal for a range of applications, including 5G networking, industrial, test connectivity, medical, instrumentation, and AI / machine learning.

Ultra-Micro Connector Solutions

Samtec Ultra-Micro Connector Solutions feature Razor Beam™ LP ultra-micro blade and beam fine-pitch connectors available on 0.40mm and 0.50mm pitches with stack heights as low as 2mm. These connectors are ideal for small and fast applications, offering speeds up to 56Gbps PAM4 (SS5/ST5). The connectors feature a slim body design and are engineered to save space on the X, Y, and Z axes. Samtec Ultra-Micro Connector Solutions products can be utilized at both the component level and system level to ensure full system optimization. Applications include 5G networking, military/aerospace, medical, artificial intelligence (AI), machine learning, instrumentation, and more.

Flexible Stacking Connectors

Samtec Flex Stacking Board Connectors feature a large variety of board-to-board connectors with design flexibility. These Samtec board-to-board connector systems are available in a variety of pitches, densities, stack heights, orientations, and other standard or modified options, making it easy to find the right connector for any application. Flex-Stack options include one-piece, low profile pass-through, elevated, hermaphroditic, shrouded, coplanar, parallel, and perpendicular. Post heights are adjustable in increments of 0.005” (0.13mm).
