ERF8-060-01-L-D-RA-L-TR

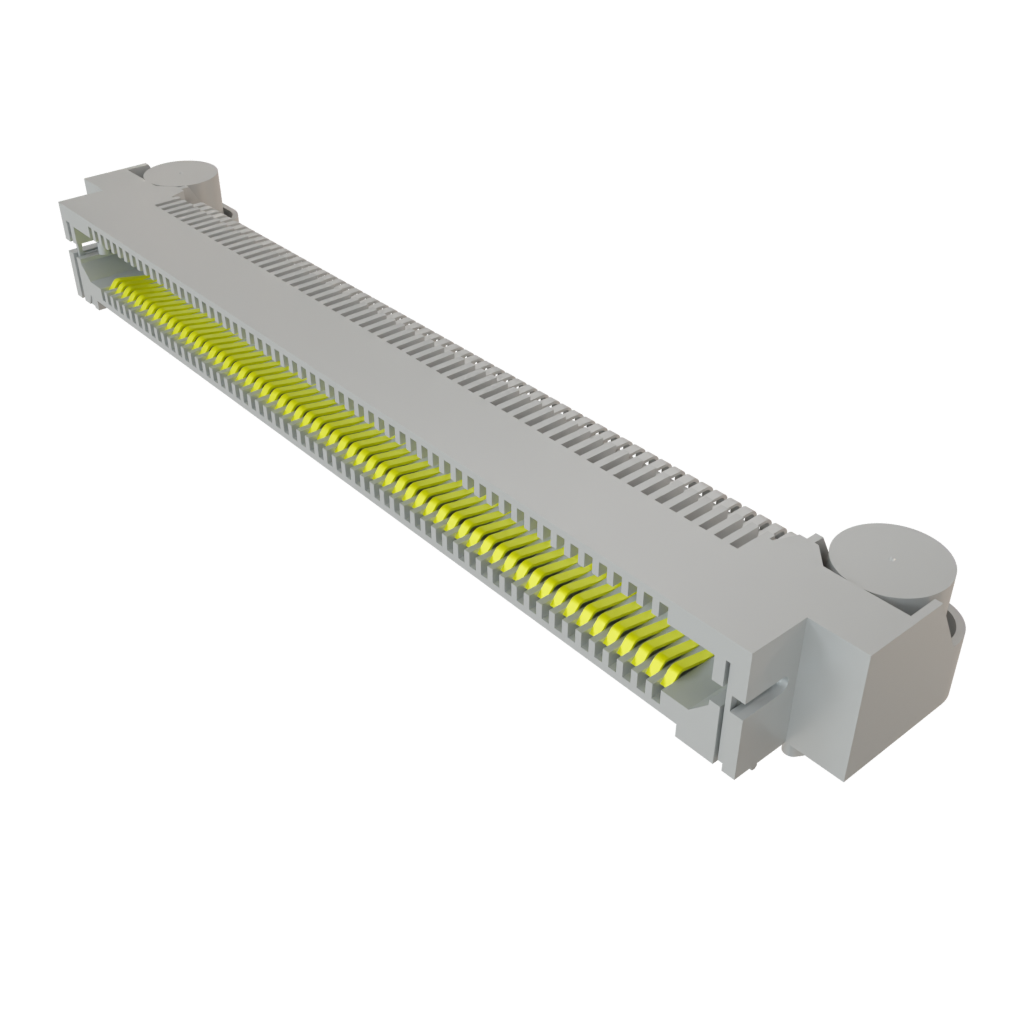

Name: Samtec ERF8-060-01-L-D-RA-L-TR
Brand: Samtec
SKU: 200-ERF806001LDRALTR
Price: 10.46 EUR
Availability: InStock

Vaizdai skirti tik iliustracijai
Žr. produkto specifikacijas

Mouser #:

200-ERF806001LDRALTR

Mfr. #:

ERF8-060-01-L-D-RA-L-TR

Gam.:

Samtec

Aprašymas:

Plokščių ir tarpinės jungtys 0.80 mm Edge Rate Rugged High Speed Socket

Duomenų Lapas:

ERF8-060-01-L-D-RA-L-TR Duomenų Lapas (PDF)

ECAD modelis:

Atsisiųskite nemokamą Library Loader, kad galėtumėte konvertuoti šį failą darbui su ECAD įrankiu. Sužinokite daugiau apie ECAD Modelį.

Daugiau informacijos

Sužinokite daugiau apie Samtec ERF8-060-01-L-D-RA-L-TR

Prieinamumas: 290

Turime sandėlyje:: 290 Galime išsiųsti iš karto

Įvyko netikėta klaida. Prašome pabandyti vėliau.
Gamintojo numatytas pristatymo laikas: 11 Savaičių Apytikriai apskaičiuotas gamybos laikas gamykloje, jei dalių kiekis didesnis nei nurodyta.

Įvesti kiekį:

Min. 1 Užsakoma po 1

Vieneto kaina:

-,-- €

Plėt. Kaina:

-,-- €

Numatomas Įkainis:

Kainodara (EUR)

Qty.	Vieneto kaina	Plėt. Kaina
	10,46 €	10,46 €
	9,79 €	97,90 €
	9,31 €	232,75 €
	9,12 €	456,00 €
	8,15 €	815,00 €
Visa Ritė (Užsakoma po 200)
	8,15 €	1 630,00 €
	7,53 €	3 012,00 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produkto Požymis	Atributo vertė	Pasirinkite Požymį
Gamintojas:	Samtec
Gaminio kategorija:	Plokščių ir tarpinės jungtys
RoHS:
Gaminys:	Sockets
Padėčių skaičius:	120 Position
Pitch:	0.8 mm (0.031 in)
Eilučių skaičius:	2 Row
Terminacijos Stilius:	Solder
Montavimo kampas:	Right Angle
Didžiausias duomenų perdavimo greitis:	56 Gbps
Minimali darbinė temperatūra:	- 55 C
Didžiausia darbinė temperatūra:	+ 125 C
Contact danga:	Gold
Contact medžiaga:	Phosphor Bronze
Korpuso medžiaga:	Liquid Crystal Polymer (LCP)
Serija:	ERF8
Pakavimas:	Reel
Pakavimas:	Cut Tape
Prekės Ženklas:	Samtec
Gamybos šalis:	Not Available
Distribucijos šalis:	Not Available
Kilmės šalis:	MY
Degumo įvertinimas:	UL 94 V-0
Montavimo stilius:	SMD/SMT
Gaminio tipas:	Board to Board & Mezzanine Connectors
Gamyklinės pakuotės kiekis:	200
Subkategorija:	Board to Board & Mezzanine Connectors
Prekinis pavadinimas:	Edge Rate
Vieneto Svoris:	9,861 g

Rasta produktų:

Norėdami rodyti panašius produktus, pažymėkite bent vieną langelį

Pasirinkite bent vieną žymimąjį langelį, kad būtų rodomi panašūs šios kategorijos produktai.

Pasirinkti atributai: 0

Filtruoti dokumentą:

Specification Sheets

Technical Resources

Test Report (PDF)

TARIC:: 8536693000
CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

ERCD 0,80 mm „Edge Rate®“ bendraašių kabelių mazgai

„Samtec“ ERCD 0,80 mm „Edge Rate®“ bendraašių kabelių mazgai turi 50Ω vieno galp signalo nukreipimą, 34 AWG bendraašį kabelį ir 0,80 mm žingsnį. Šie mazgai suderinami su ERF8 ir ERM8 jungtimis. ERCD serija naudoja „Samtec“ „Eye Speed“ kabelį 14 Gbps našumui tiekti ir turi dvigubos eilės 120 kontaktų sistemą bei standartinę metalinę fiksavimo sistemą. „Samtec“ ERCD 0,80 mm „Edge Rate“ bendraašių kabelių mazgai idealiai tinka laidų-plokščių naudojimo srityse.

Edge Rate® High-Speed Rugged High-Cycle Connectors

Samtec Edge Rate® High-speed Rugged High-Cycle Connectors are optimized for signal integrity performance. These connectors feature a smooth milled contact surface for mating instead of stamped contact that mates on a cut edge. This mating surface reduces the wear tracks on the contact and increases the durability and cycle life of the contact system. Samtec Edge Rate High-speed Rugged High-Cycle Connectors offer low insertion and withdrawal forces and allow the connectors to be zippered when unmating.

Flexible Stacking Connectors

Samtec Flex Stacking Board Connectors feature a large variety of board-to-board connectors with design flexibility. These Samtec board-to-board connector systems are available in a variety of pitches, densities, stack heights, orientations, and other standard or modified options, making it easy to find the right connector for any application. Flex-Stack options include one-piece, low profile pass-through, elevated, hermaphroditic, shrouded, coplanar, parallel, and perpendicular. Post heights are adjustable in increments of 0.005” (0.13mm).

ERM8 & ERF8 Edge Rate® Rugged High-Speed Strips

Samtec ERM8 and ERF8 Edge Rate® Rugged High-Speed Strips are 0.8mm pitch terminal and socket strips optimized for signal integrity performance. These strips feature a smooth broad milled contact surface for increased wear life. The ERM8 and ERF8 strips offer up to 200 positions with a stack height from 7mm to 16mm. These connectors are available in edge-mount and right-angle versions. The ERM8 rugged high-speed headers feature a hot-swap option and are designed for rugged micro-pitch applications. Samtec ERF8 rugged high-speed sockets improve "zippered" unmating with robust Edge Rate contacts. The ERM8 and ERF8 strips offer high-speed channel performance of up to 56Gbps.

Rugged SI System Connectors for Embedded Vision

Samtec Rugged SI System Connectors for Embedded Vision are available in a variety of pitches, including 0.5mm, 0.635mm, and 0.8mm. The number of positions ranges from 10 to 200, while the mounting angles include straight, right, and vertical. Samtec Rugged SI System Connectors for Embedded Vision offer stack heights as low as 5mm. The product portfolio features headers, sockets, hermaphroditic connectors, receptacles, and connectors. Termination styles include solder and solder pin.

Rugged SI System Connectors for Automation

Samtec Rugged SI System Connectors for Automation are available in a range of stack heights, termination styles, and the number of rows. The mounting angles include right, straight, and vertical. The number of positions ranges from 10 to 200. Samtec Rugged SI System Connectors for Automation come in a variety of pitches, including 0.5mm, 0.635mm, and 0.8mm. The product portfolio includes connectors, headers, receptacles, sockets, and hermaphroditic connectors.
