EHF-105-01-L-D-SM-P-TR

Name: Samtec EHF-105-01-L-D-SM-P-TR
Brand: Samtec
SKU: 200-EHF10501LDSMPTR
Price: 3.82 EUR
Availability: InStock

Vaizdai skirti tik iliustracijai
Žr. produkto specifikacijas

Mouser #:

200-EHF10501LDSMPTR

Mfr. #:

EHF-105-01-L-D-SM-P-TR

Gam.:

Samtec

Aprašymas:

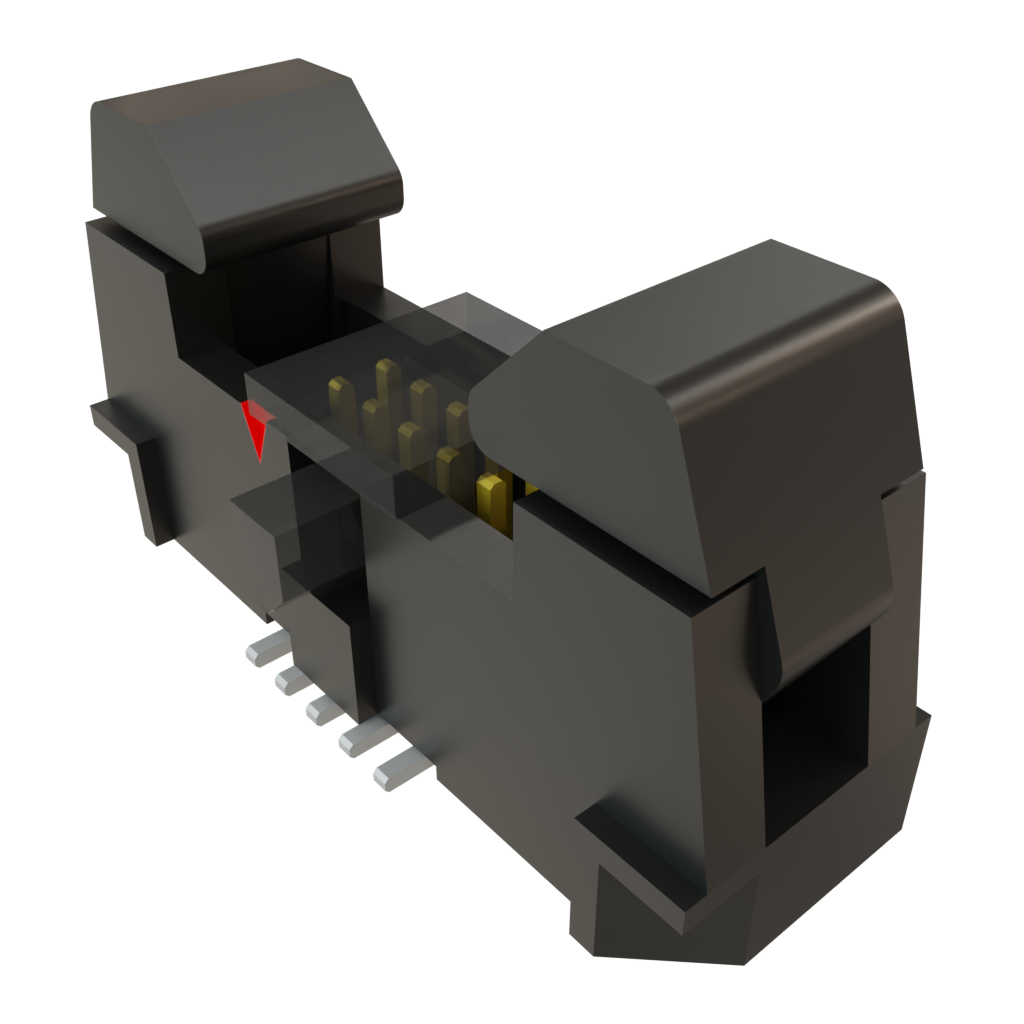

Kolektorių ir Laidų Korpusai .050 Shrouded IDC Header with Ejectors

Duomenų Lapas:

EHF-105-01-L-D-SM-P-TR Duomenų Lapas (PDF)

ECAD modelis:

Atsisiųskite nemokamą Library Loader, kad galėtumėte konvertuoti šį failą darbui su ECAD įrankiu. Sužinokite daugiau apie ECAD Modelį.

Daugiau informacijos

Sužinokite daugiau apie Samtec EHF-105-01-L-D-SM-P-TR

Prieinamumas: 507

Turime sandėlyje:: 507

Galime išsiųsti iš karto

Įvyko netikėta klaida. Prašome pabandyti vėliau.
Pagal užsakymą:: 450

Tikėtina 2026-03-23
Gamintojo numatytas pristatymo laikas: 3

Savaičių Apytikriai apskaičiuotas gamybos laikas gamykloje, jei dalių kiekis didesnis nei nurodyta.

Įvesti kiekį:

Min. 1 Užsakoma po 1

Vieneto kaina:

-,-- €

Plėt. Kaina:

-,-- €

Numatomas Įkainis:

Kainodara (EUR)

Qty.	Vieneto kaina	Plėt. Kaina
	3,82 €	3,82 €
	3,45 €	86,25 €
	3,21 €	160,50 €
	2,88 €	288,00 €
Visa Ritė (Užsakoma po 150)
	2,88 €	432,00 €
	2,67 €	2 403,00 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produkto Požymis	Atributo vertė	Pasirinkite Požymį
Gamintojas:	Samtec
Gaminio kategorija:	Kolektorių ir Laidų Korpusai
RoHS:
Gaminys:	Headers
Tipas:	Shrouded
Padėčių skaičius:	10 Position
Pitch:	1.27 mm (0.05 in)
Eilučių skaičius:	2 Row
Tarpai tarp Eilučių:	1.27 mm (0.05 in)
Montavimo stilius:	SMD/SMT
Terminacijos Stilius:	Solder
Montavimo kampas:	Straight
Contact lytis:	Pin (Male)
Contact danga:	Gold
Sukabinimo stulpelio ilgis:	3.05 mm (0.12 in)
Serija:	EHF
Programa:	Board-to-Cable
Minimali darbinė temperatūra:	- 55 C
Didžiausia darbinė temperatūra:	+ 125 C
Pakavimas:	Reel
Pakavimas:	Cut Tape
Prekės Ženklas:	Samtec
Contact medžiaga:	Phosphor Bronze
Gamybos šalis:	Not Available
Distribucijos šalis:	Not Available
Kilmės šalis:	VN
Degumo įvertinimas:	UL 94 V-0
Korpuso spalva:	Black
Korpuso medžiaga:	Liquid Crystal Polymer (LCP)
Užrakto Type:	Ejector Latch
Gaminio tipas:	Headers & Wire Housings
Gamyklinės pakuotės kiekis:	150
Subkategorija:	Headers & Wire Housings
Vieneto Svoris:	381 mg

Rasta produktų:

Norėdami rodyti panašius produktus, pažymėkite bent vieną langelį

Pasirinkite bent vieną žymimąjį langelį, kad būtų rodomi panašūs šios kategorijos produktai.

Pasirinkti atributai: 0

Filtruoti dokumentą:

Specification Sheets

Technical Resources

Test Report (PDF)

TARIC:: 8536693000
CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

ECF/EHF/ESHF/SHF Shrouded & Ejector IDC Headers

Samtec ECF/EHF/ESHF/SHF Shrouded and Ejector IDC Headers offer a .050" (1.27mm) pitch with through-hole, right-angle, and surface mount tail styles available in common pin counts from 4 to 25. The IDC headers are designed for use with the FFSD flat ribbon and FFTP twisted pair cable assemblies. The SHF shrouded PCB mounting terminal strips and the EHF double-row shrouded headers feature a polarization notch, the EHF components are also fitted with ejectors. The Samtec ECF/EHF/ESHF/SHF Shrouded and Ejector IDC Headers operate in a temperature range from -55°C to +125°C, are RoHS compliant and lead-free solderable.
