XH5A-5015-N

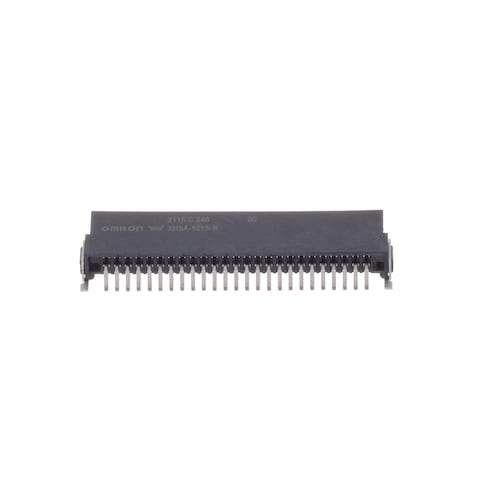

Name: Omron XH5A-5015-N
Brand: Omron Electronics
SKU: 653-XH5A-5015-N
Price: 3.29 EUR
Availability: OutOfStock

Vaizdai skirti tik iliustracijai
Žr. produkto specifikacijas

Mouser #:

653-XH5A-5015-N

Mfr. #:

XH5A-5015-N

Gam.:

Omron Electronics

Aprašymas:

Plokščių ir tarpinės jungtys Half-pitch 50pin SMT Plug Right Angle

Duomenų Lapas:

XH5A-5015-N Duomenų Lapas (PDF)

ECAD modelis:

Atsisiųskite nemokamą Library Loader, kad galėtumėte konvertuoti šį failą darbui su ECAD įrankiu. Sužinokite daugiau apie ECAD Modelį.

Daugiau informacijos

Sužinokite daugiau apie Omron Electronics XH5A-5015-N

Prieinamumas

Turime sandėlyje:: Ne Sandėlyje Esantys

Įvyko netikėta klaida. Prašome pabandyti vėliau.
Gamintojo numatytas pristatymo laikas: 26 Savaičių Apytikriai apskaičiuotas gamybos laikas gamykloje.

Įvesti kiekį:

Min. 560 Užsakoma po 560

Vieneto kaina:

-,-- €

Plėt. Kaina:

-,-- €

Numatomas Įkainis:

Šis Produktas Siunčiamas NEMOKAMAI

Kainodara (EUR)

Qty.	Vieneto kaina	Plėt. Kaina
Visa Ritė (Užsakoma po 560)
	3,29 €	1 842,40 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produkto Požymis	Atributo vertė	Pasirinkite Požymį
Gamintojas:	Omron
Gaminio kategorija:	Plokščių ir tarpinės jungtys
RoHS:
Gaminys:	Connectors
Padėčių skaičius:	50 Position
Pitch:	1.27 mm (0.05 in)
Eilučių skaičius:	2 Row
Terminacijos Stilius:	Solder
Montavimo kampas:	Right Angle
Dabartinė klasė:	1 A
Nurodytoji įtampa:	100 VAC
Minimali darbinė temperatūra:	- 55 C
Didžiausia darbinė temperatūra:	+ 105 C
Contact danga:	Gold
Contact medžiaga:	Copper Alloy
Korpuso medžiaga:	Liquid Crystal Polymer (LCP)
Serija:	XH5-N
Pakavimas:	Reel
Prekės Ženklas:	Omron Electronics
Gamybos šalis:	Not Available
Distribucijos šalis:	Not Available
Kilmės šalis:	CN
Degumo įvertinimas:	UL 94 V-0
Izoliacijos Atsparumas:	1 GOhms
Montavimo stilius:	PCB
Gaminio tipas:	Board to Board & Mezzanine Connectors
Gamyklinės pakuotės kiekis:	560
Subkategorija:	Board to Board & Mezzanine Connectors
Dalies Nr., kitokios klasifikacijos numeriai:	XH5A5015N

Rasta produktų:

Norėdami rodyti panašius produktus, pažymėkite bent vieną langelį

Pasirinkite bent vieną žymimąjį langelį, kad būtų rodomi panašūs šios kategorijos produktai.

Pasirinkti atributai: 0

Filtruoti dokumentą:

Duomenų Lapas

XH5A-5015-N Duomenų Lapas (PDF)

Kad ši funkcija veiktų, reikia įjungti „JavaScript“.

TARIC:: 8536693000
CNHTS:: 8538900000
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

XH5-N Half-Pitch SMT Connectors

Omron Electronics XH5-N Half-Pitch SMT Connectors are board-to-board and board-to-cable connectors that can be mounted on the back surfaces of circuit boards. The positioning bosses of the circuit boards help to mount the connectors accurately. These connectors are compatible with reflow mounting. The XH5-N connectors feature 25mΩ maximum contact resistance, 1000MΩ minimum insulation resistance, 100V_AC rated voltage, and 1A rated current. These connectors offer board-to-board stacking heights of 8mm to 12.3mm with stacking connections. Omron Electronics XH5-N half-pitch SMT connectors are RoHS compliant and operate at -55°C to +105°C temperature range. These connectors are ideal for industrial equipment applications.
